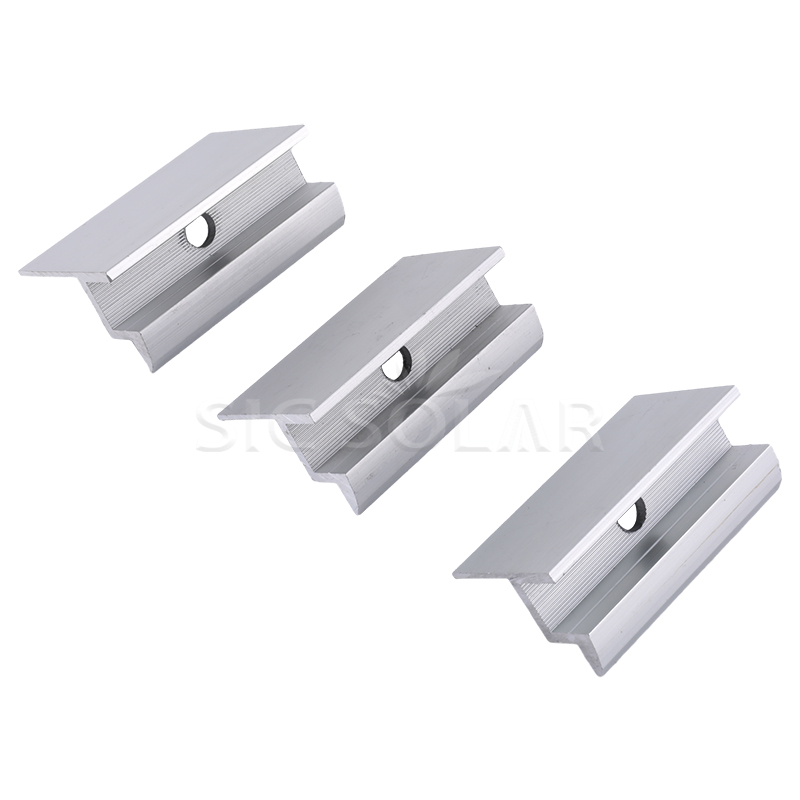

Abrazadera de extremo de riel solar

La abrazadera del extremo del riel solar se coloca en el borde exterior de un conjunto de paneles solares para sujetar el marco del módulo firmemente contra el riel de montaje. Funciona con rieles de aluminio compatibles para crear una conexión estable entre el panel y la estructura de montaje. Se pueden usar diferentes tamaños de abrazadera según el grosor del marco del panel, el perfil del riel y los requisitos del proyecto.

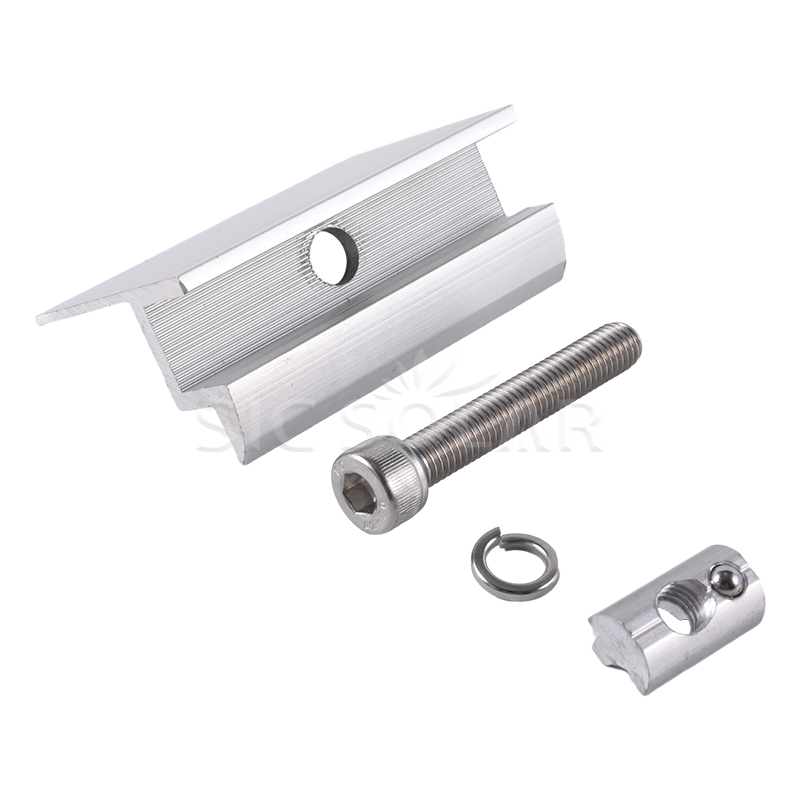

Componentes

Parámetro (especificación)

Pasos de instalación

• Instale el riel solar: instale los rieles de acuerdo con el diseño del proyecto. Comprueba que estén correctamente alineados y firmemente fijados.
• Coloque el panel solar: coloque el panel sobre los rieles y alinéelo con el diseño planificado del conjunto.
• Coloque la abrazadera del extremo: coloque la abrazadera del extremo contra el borde exterior del marco del panel.
• Inserte el sujetador: deslice o inserte el sujetador en el canal del riel compatible.
• Ajuste la abrazadera: mueva la abrazadera a su posición de manera que quede correctamente contra el marco del panel y dentro del área de sujeción aprobada.
• Apriete el sujetador: apriete el sujetador al par recomendado por el fabricante.
• Realice una verificación final: verifique la alineación del panel y confirme que la abrazadera sujeta firmemente tanto el marco del módulo como el riel.

Precauciones de instalación

• Compruebe que la abrazadera coincida con el grosor del marco del panel.
• Confirme que la abrazadera y el perfil del riel sean compatibles.
• Alinee el panel correctamente antes del ajuste final.
• Utilice los sujetadores correctos especificados para el sistema de montaje.
• Siga el valor de torque recomendado durante la instalación.
• No apriete demasiado, ya que demasiada presión puede dañar el marco del panel.
• Nunca utilice abrazaderas o sujetadores agrietados, dañados o deformados.
• Asegúrese de que los rieles estén instalados de forma segura antes de montar los paneles.

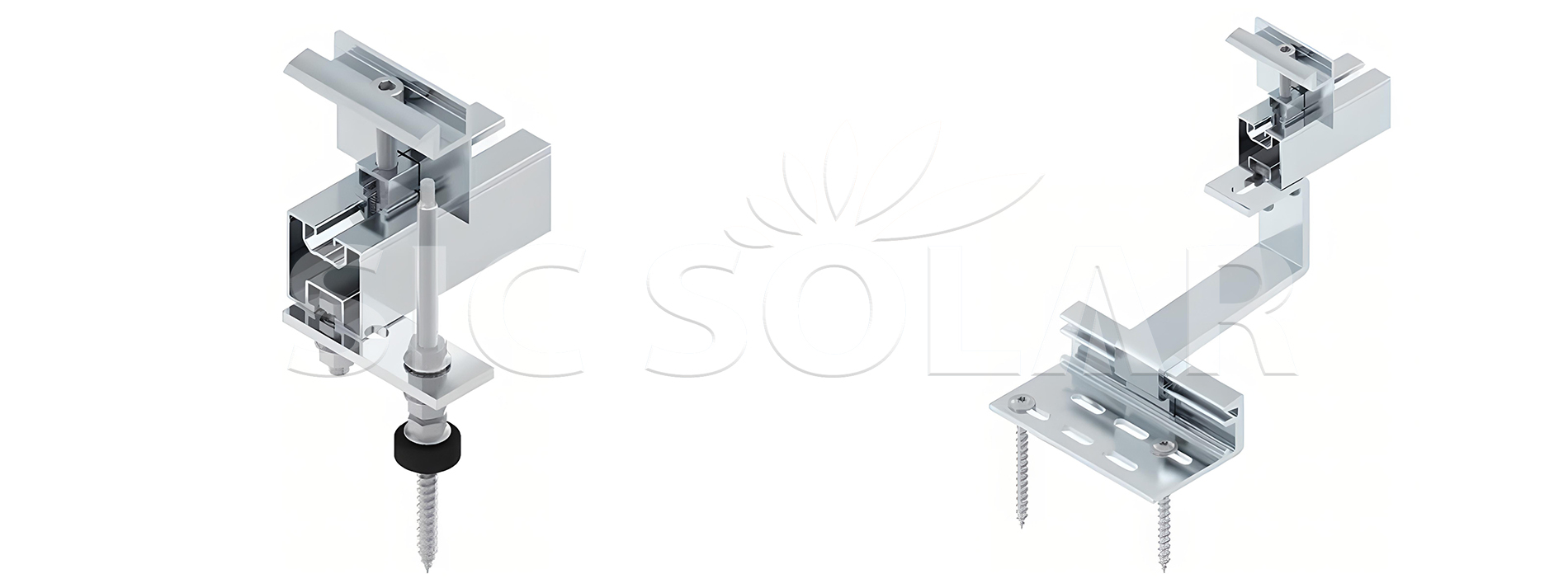

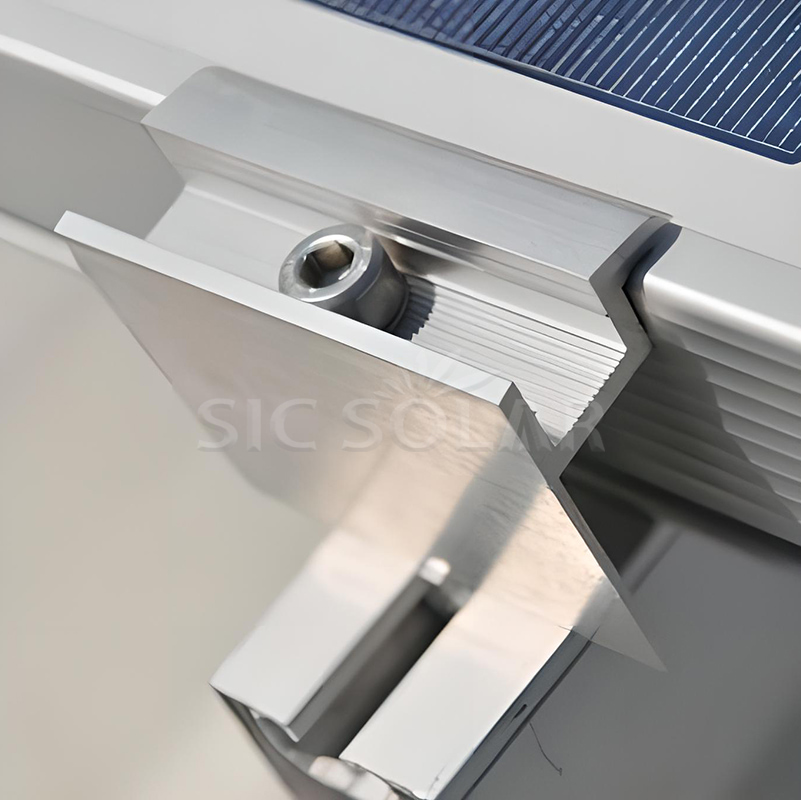

Escenario de aplicación

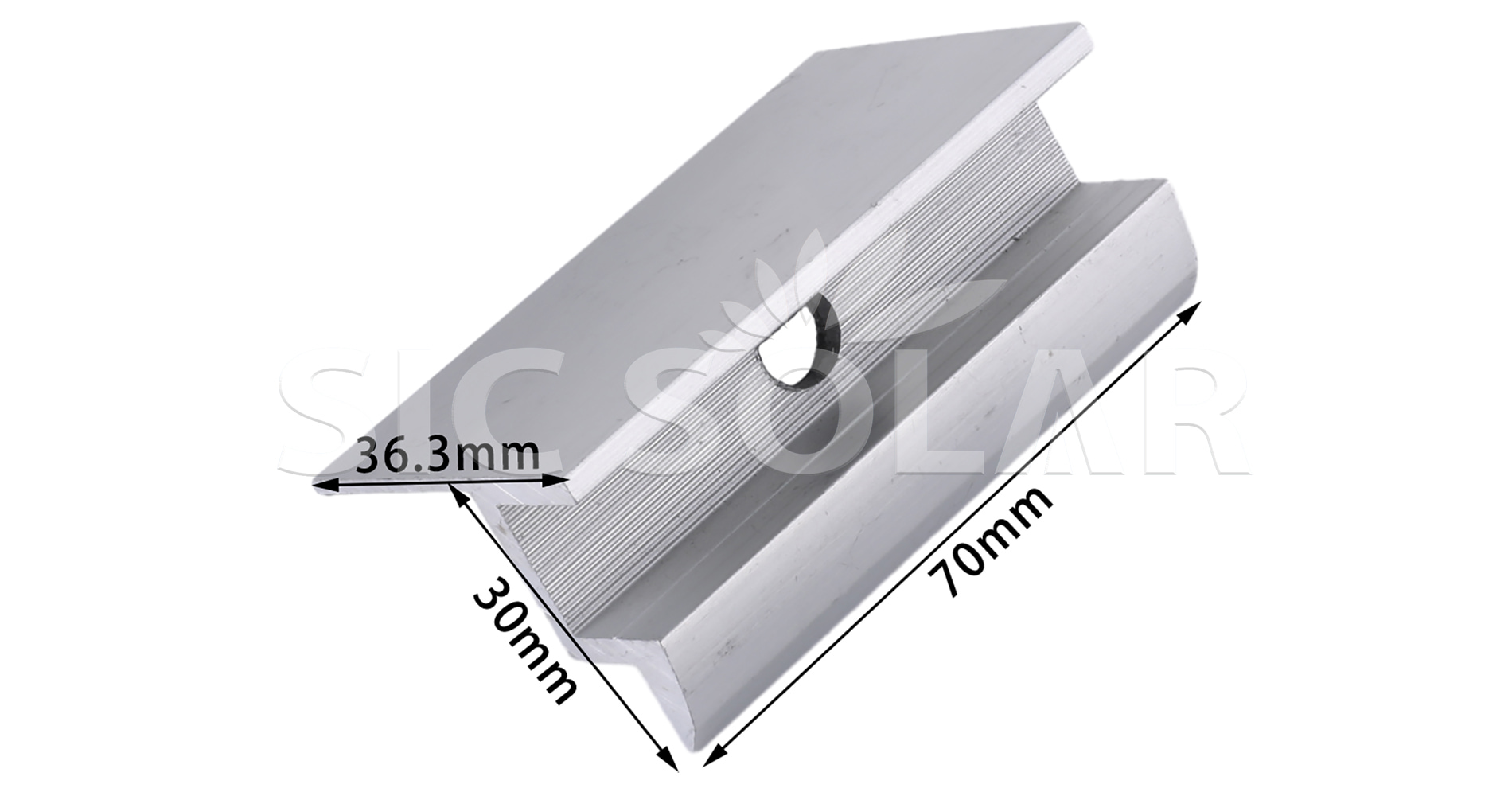

Detalles

Paquete

Utilizamos métodos de embalaje y envío estándar con abrazadera de extremo de riel solar. Sin embargo, si tiene requisitos de embalaje específicos, podemos coordinarnos con la fábrica para empaquetar y enviar el producto de acuerdo con sus especificaciones.
