Montaje de abrazadera de extremo de riel solar

El montaje de abrazadera de extremo de riel solar utiliza abrazaderas de extremo para asegurar los bordes exteriores de los marcos de paneles solares a rieles de aluminio compatibles. Las abrazaderas se ubican en los extremos de cada fila de paneles, creando una conexión sólida entre los módulos y la estructura de montaje.

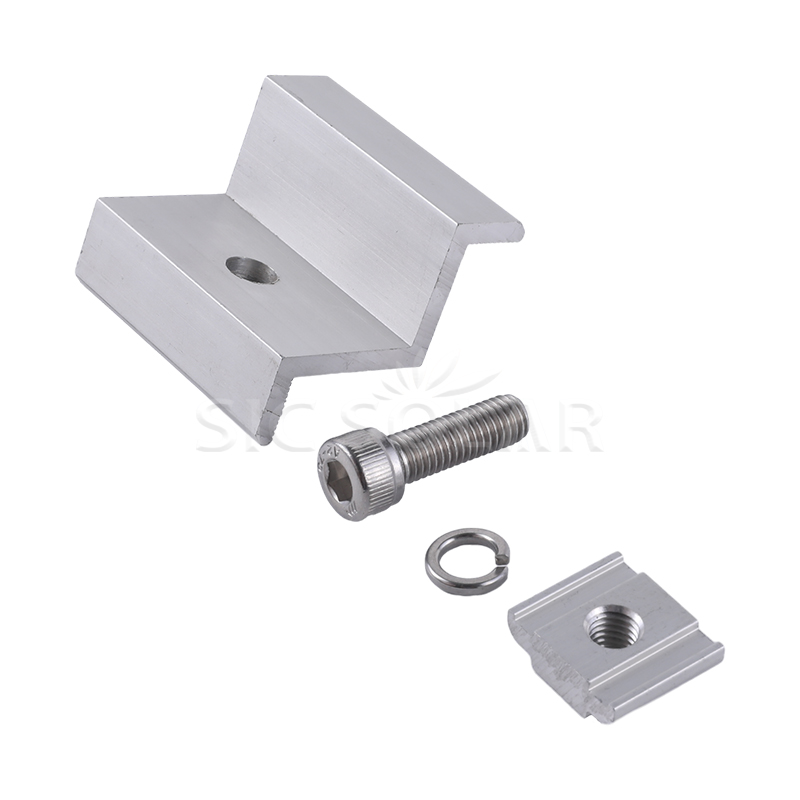

Componentes

Parámetro (especificación)

Características y ventajas

• Fijación segura del panel: sujeta firmemente el borde exterior del módulo solar contra el riel de montaje.
• Aluminio de alta resistencia: la aleación de aluminio AL6005-T5 ofrece un buen equilibrio entre resistencia, bajo peso y durabilidad.
• Buena resistencia a la corrosión: el aluminio anodizado y los herrajes de acero inoxidable ayudan a proteger contra la humedad, la oxidación, la exposición a los rayos UV y los cambios climáticos.
• Fácil instalación: el diseño simple hace que el posicionamiento y el ajuste sean rápidos y sencillos.
• Múltiples opciones de tamaño: Hay diferentes alturas de abrazadera disponibles para diferentes espesores de marco de panel y necesidades del proyecto.
• Acabado limpio: El diseño compacto le da a los bordes exteriores del panel solar un aspecto limpio y acabado.
• Uso versátil: Adecuado para sistemas fotovoltaicos de techo, montados en el suelo, comerciales, industriales y de cocheras solares.

Proceso de instalación

• Prepare los rieles de montaje: verifique que los rieles estén correctamente instalados, alineados y sujetos de forma segura a la estructura de soporte.
• Coloque el primer panel solar: coloque el primer panel en los rieles según el diseño planificado del conjunto.
• Instale la abrazadera del extremo: Coloque la abrazadera del extremo sobre el borde exterior del marco del panel y alinéela con el riel.
• Ajuste el panel: verifique la posición del panel y la alineación con el riel y los módulos cercanos antes de apretarlo.
• Apriete el sujetador: apriete el sujetador al par recomendado por el fabricante.
• Instale módulos adicionales: coloque los siguientes paneles y asegure los espacios entre los módulos adyacentes con abrazaderas intermedias compatibles.
• Instale la abrazadera del extremo final: coloque una abrazadera del extremo en el borde exterior del último panel de la fila.
• Inspección final: Verifique las abrazaderas, los sujetadores, los rieles y la alineación del panel. Asegúrese de que todas las conexiones estén correctamente aseguradas antes de finalizar la instalación.

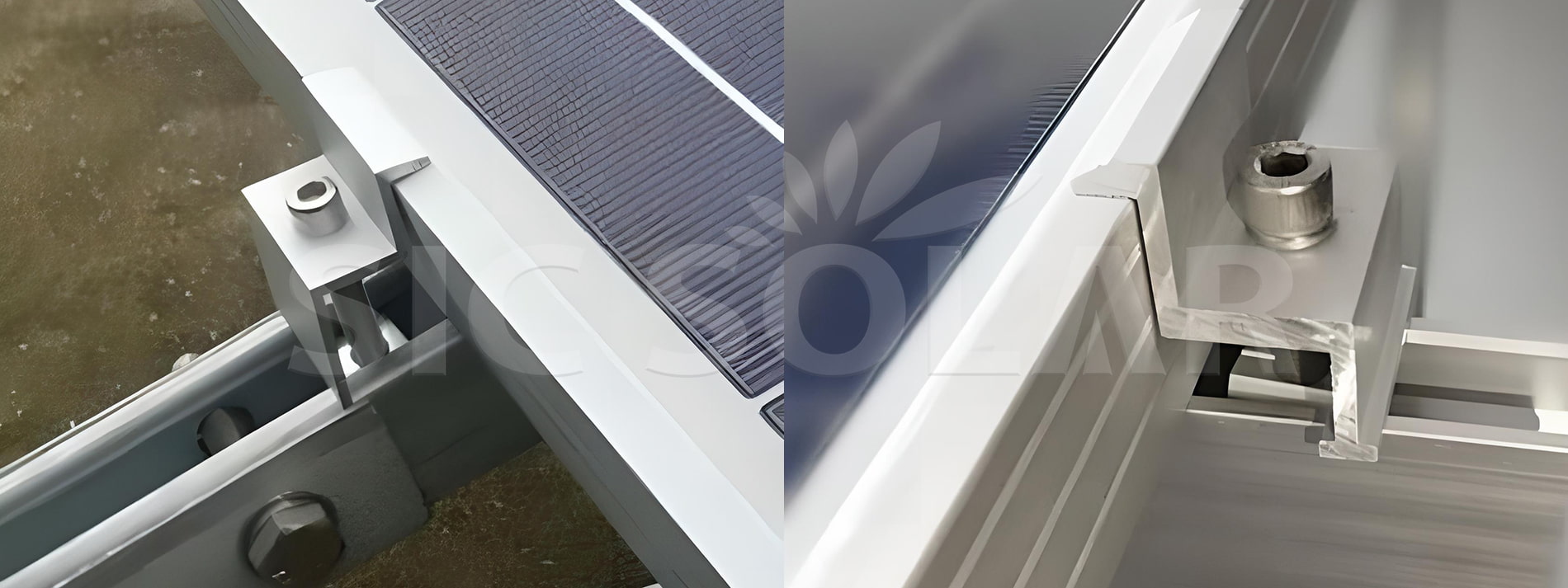

Escenario de aplicación

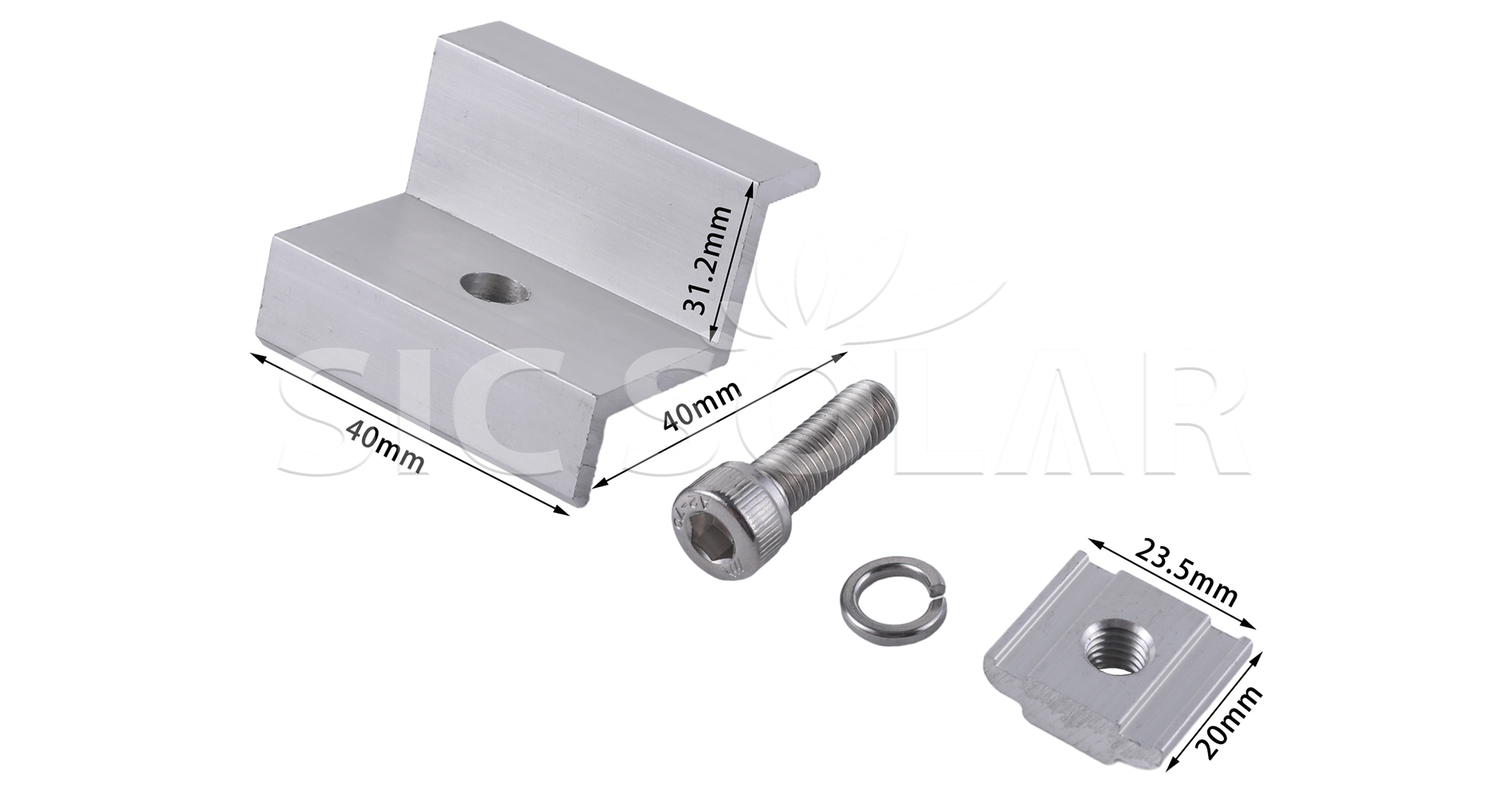

Detalles

Paquete

Utilizamos métodos de envío y embalaje estándar de montaje con abrazadera de extremo de riel solar. Sin embargo, si tiene requisitos de embalaje específicos, podemos coordinarnos con la fábrica para empaquetar y enviar el producto de acuerdo con sus especificaciones.
