Abrazadera de extremo de montaje en tierra solar

Instalada en los extremos de las filas de paneles solares, la abrazadera de extremo de montaje en tierra solar conecta los marcos de los módulos firmemente a los rieles de montaje. Desempeña un papel crucial en la fijación de componentes en estructuras solares montadas en el suelo, garantizando que los paneles permanezcan colocados de forma segura a pesar de las condiciones exteriores cambiantes.

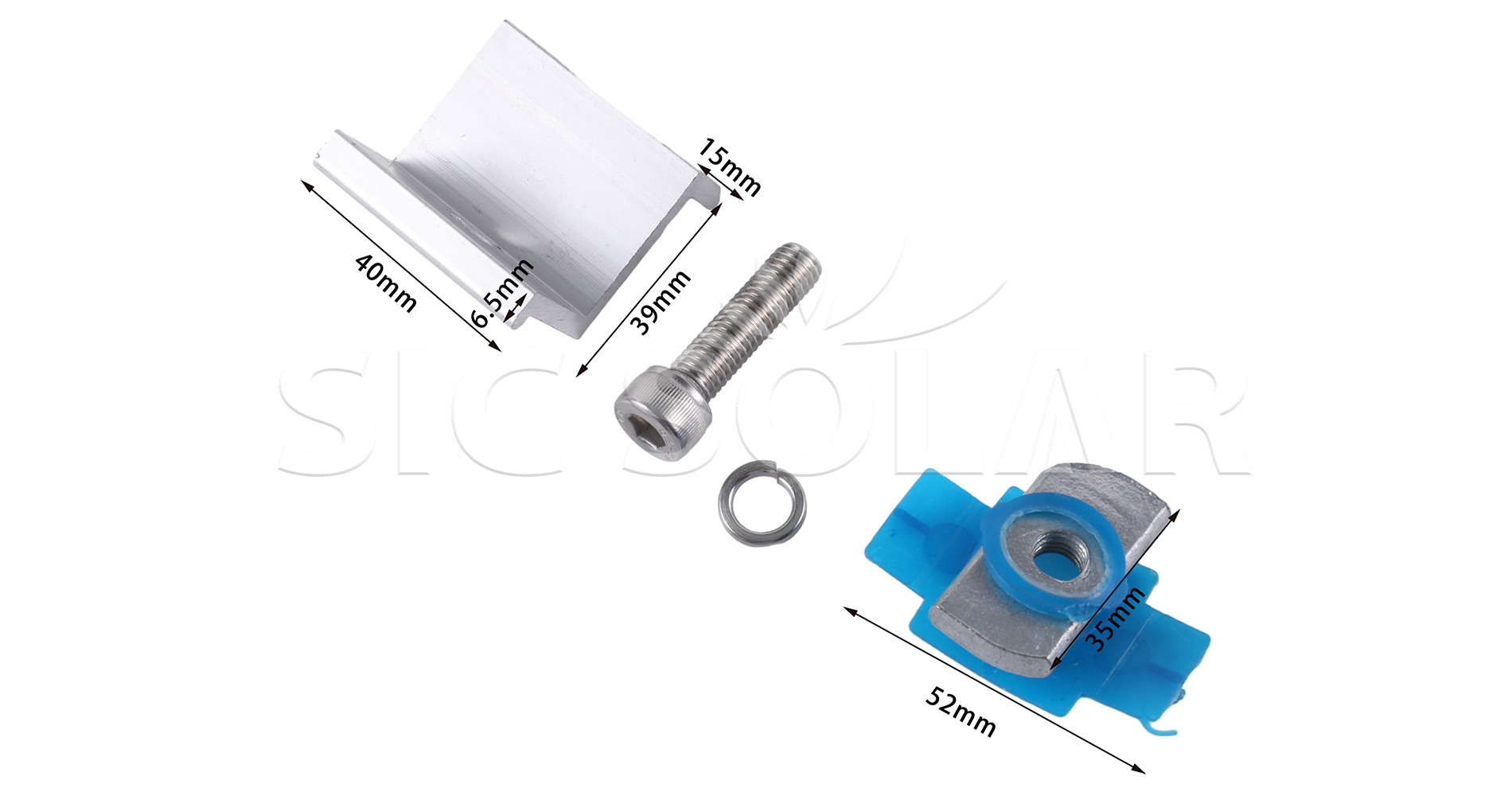

Componentes

Parámetro (especificación)

Características y ventajas

• Fuerte fijación del módulo: La abrazadera final garantiza una fijación mecánica confiable en el borde del panel solar, minimizando movimientos y vibraciones no deseados.
• Materiales duraderos: fabricados con aleación de aluminio de alta calidad, que ofrece excelente resistencia y resistencia a la corrosión, mientras que los sujetadores de acero inoxidable garantizan un rendimiento confiable en ambientes exteriores.
• Instalación sencilla: su diseño sencillo permite a los instaladores colocar y apretar rápidamente la abrazadera, lo que reduce el tiempo de instalación y los costos de mano de obra.
• Alineación estable del panel: la abrazadera mantiene la posición y alineación adecuadas de los paneles exteriores con los rieles de montaje.
• Resistencia a la intemperie: Diseñado para resistir la luz solar, la lluvia, la humedad y las condiciones climáticas variables en aplicaciones solares al aire libre cuando se especifica correctamente.
• Amplia aplicación: Compatible con diversas estructuras solares montadas en el suelo, incluidos sistemas de inclinación fija, conjuntos de una sola fila y proyectos fotovoltaicos a gran escala.
• Bajo mantenimiento: el uso de materiales duraderos y un diseño simple minimiza las necesidades de mantenimiento de rutina durante la vida útil del sistema.

Pasos de instalación

• Instale la estructura de montaje en el suelo: complete la instalación de cimientos, postes, vigas y rieles de montaje de acuerdo con las especificaciones del proyecto.
• Coloque el panel solar: coloque el panel solar en los rieles de montaje y alinéelo según el diseño planificado del conjunto.

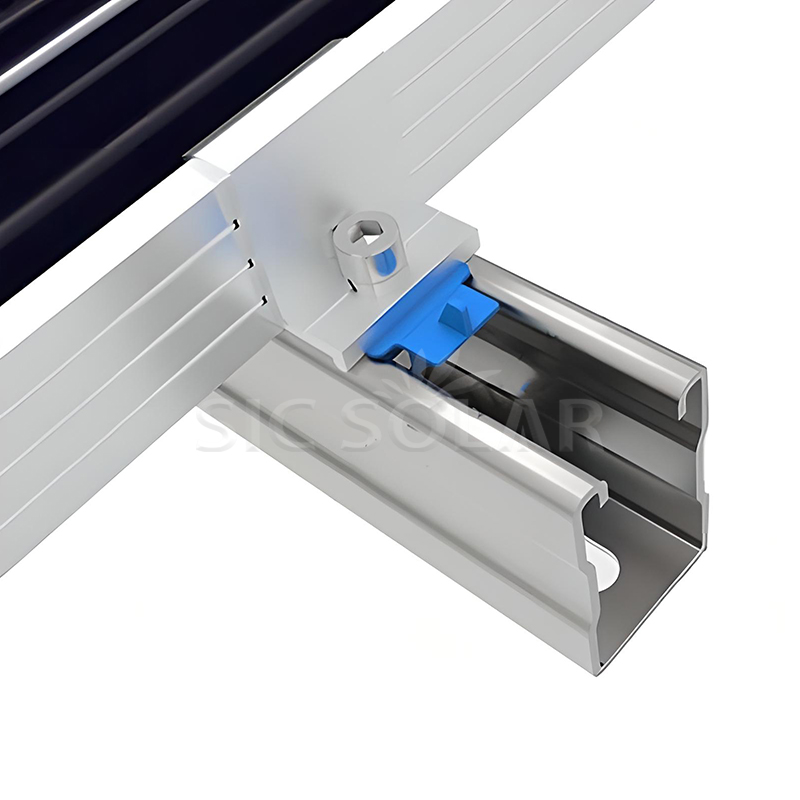

• Coloque la abrazadera final: coloque la abrazadera final del montaje solar en tierra contra el borde exterior del marco del panel solar.
• Enganche el riel: inserte o deslice el sujetador de abrazadera en el canal del riel compatible y ajústelo según sea necesario.
• Ajuste el panel: asegúrese de que la posición, el espaciado y la alineación sean correctos antes del ajuste final.

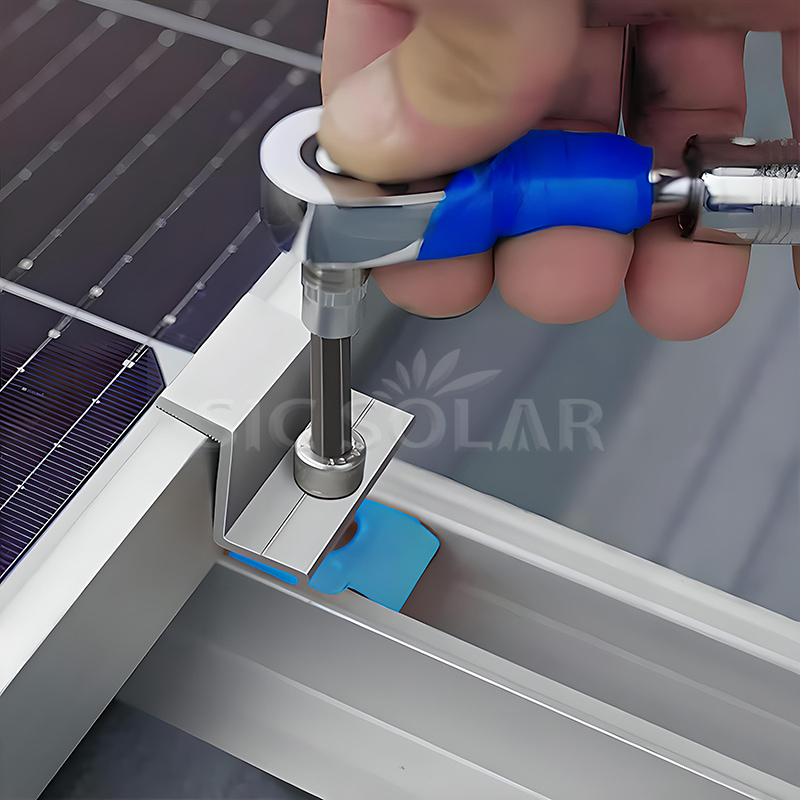

• Apriete el sujetador: Apriete con el torque especificado por el fabricante.
• Realice una inspección final: verifique la posición correcta de la abrazadera y la fijación segura del panel solar al riel de montaje.

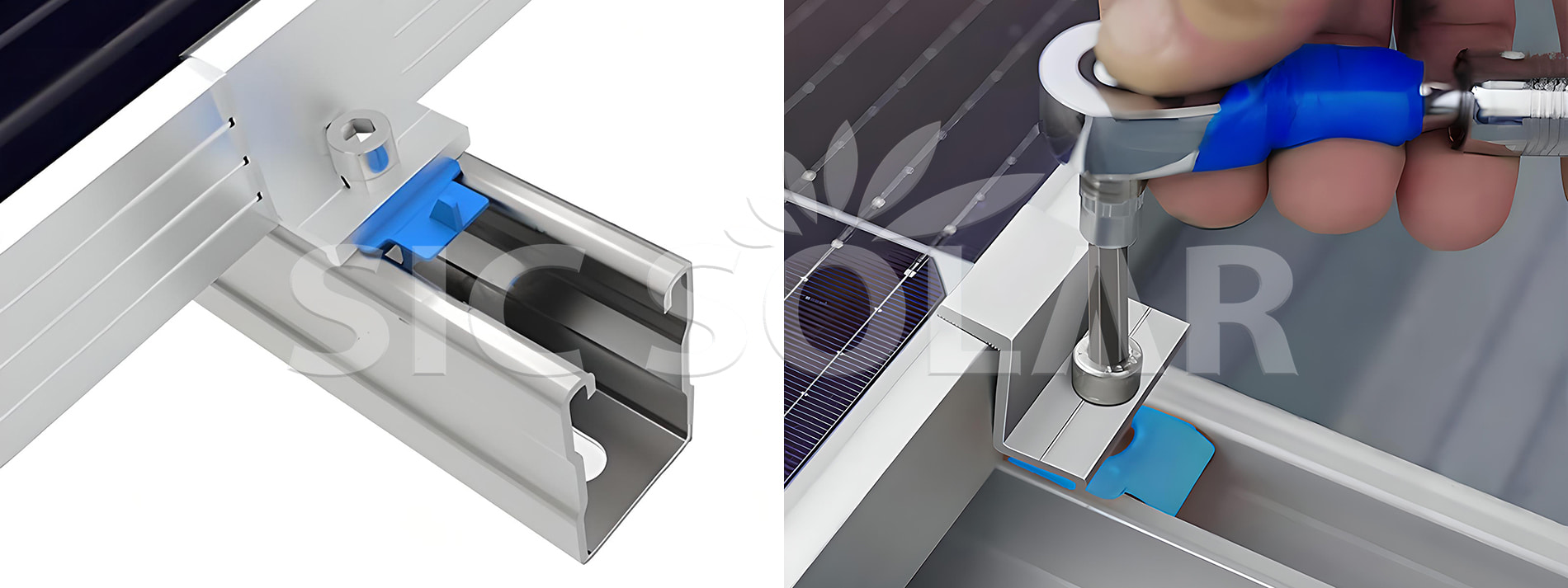

Escenario de aplicación

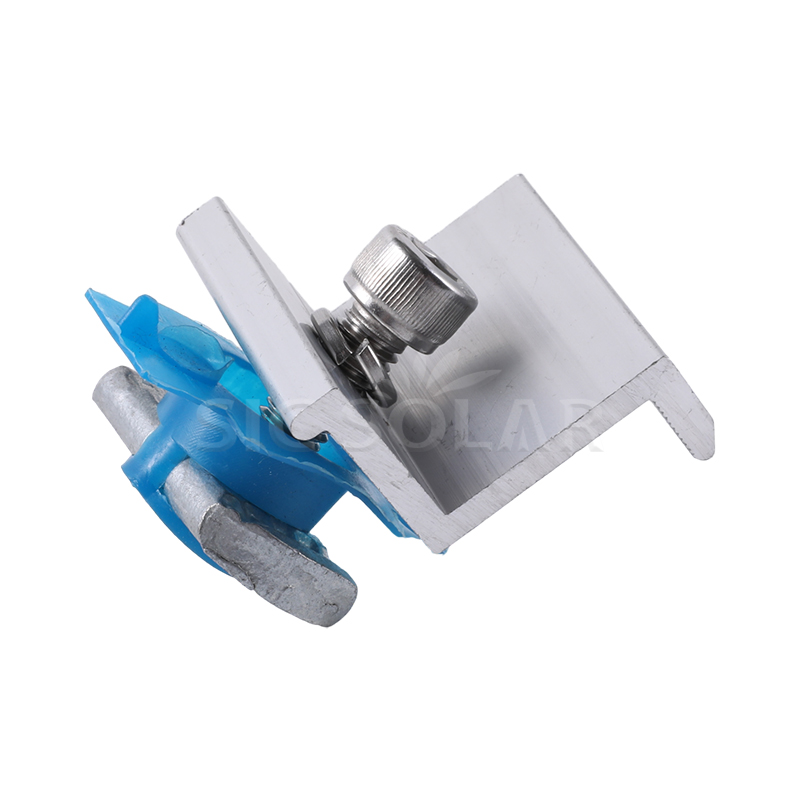

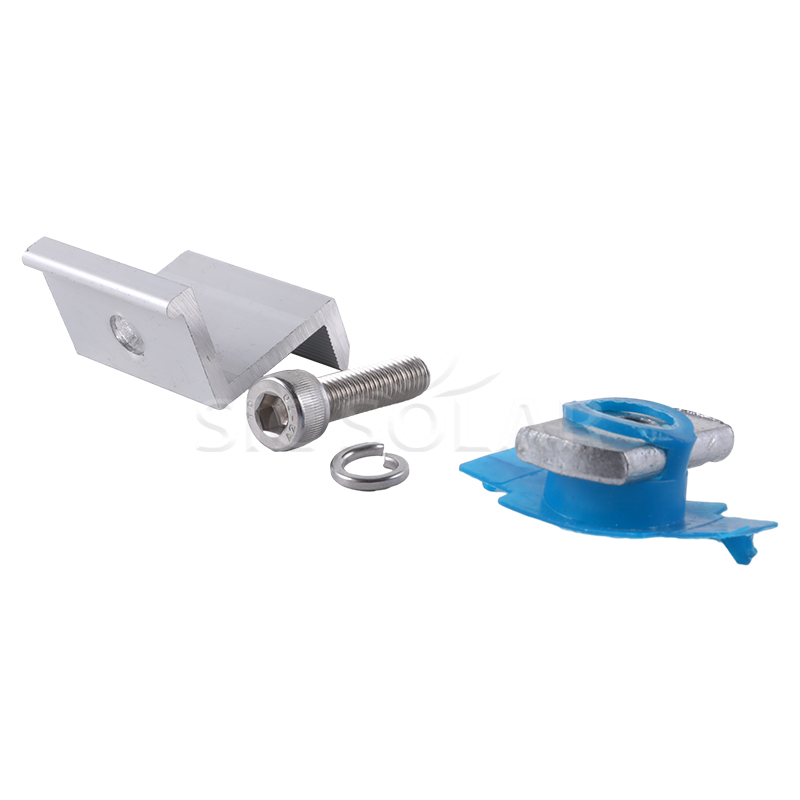

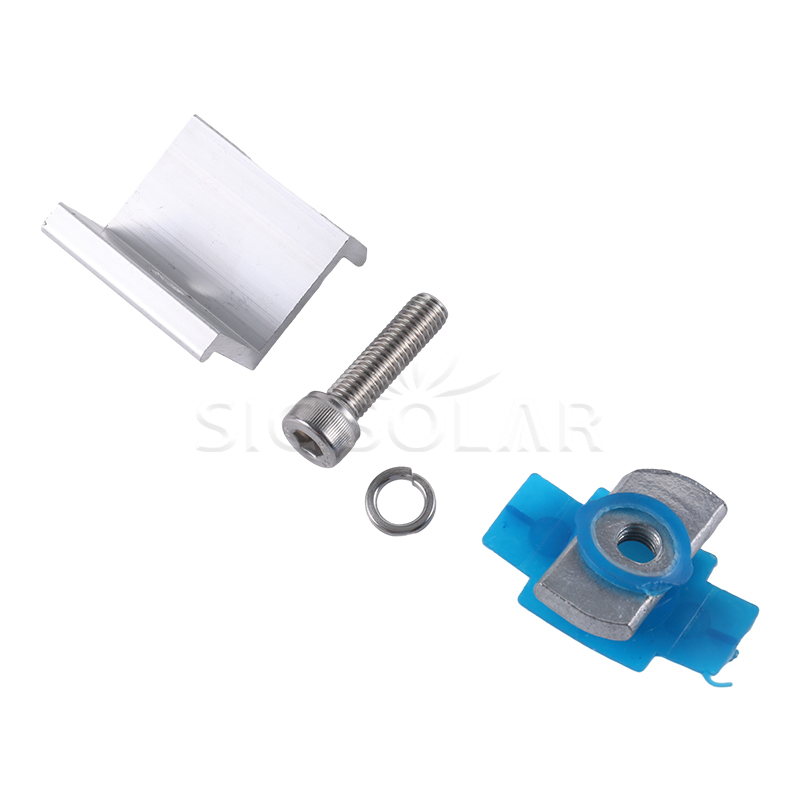

Detalles

Paquete

Utilizamos métodos de envío y embalaje estándar con abrazadera de extremo de montaje en tierra solar. Sin embargo, si tiene requisitos de embalaje específicos, podemos coordinarnos con la fábrica para empaquetar y enviar el producto de acuerdo con sus especificaciones.
