Abrazadera de extremo de montaje solar fotovoltaico

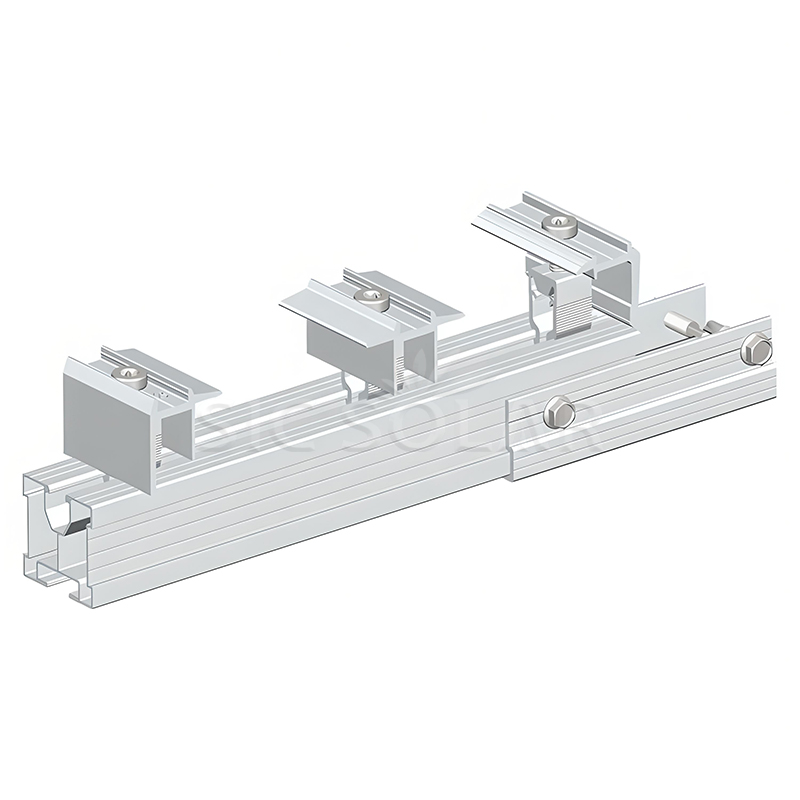

La abrazadera final de montaje solar fotovoltaico se instala en el borde exterior de una fila de paneles para sujetar el marco del módulo firmemente contra el riel de montaje. Normalmente se utiliza en el primer y último panel de una fila, mientras que las abrazaderas intermedias aseguran los paneles intermedios. Al mantener una presión constante sobre el marco del módulo, la abrazadera del extremo ayuda a limitar el movimiento del panel causado por el viento, la vibración y otras cargas exteriores.

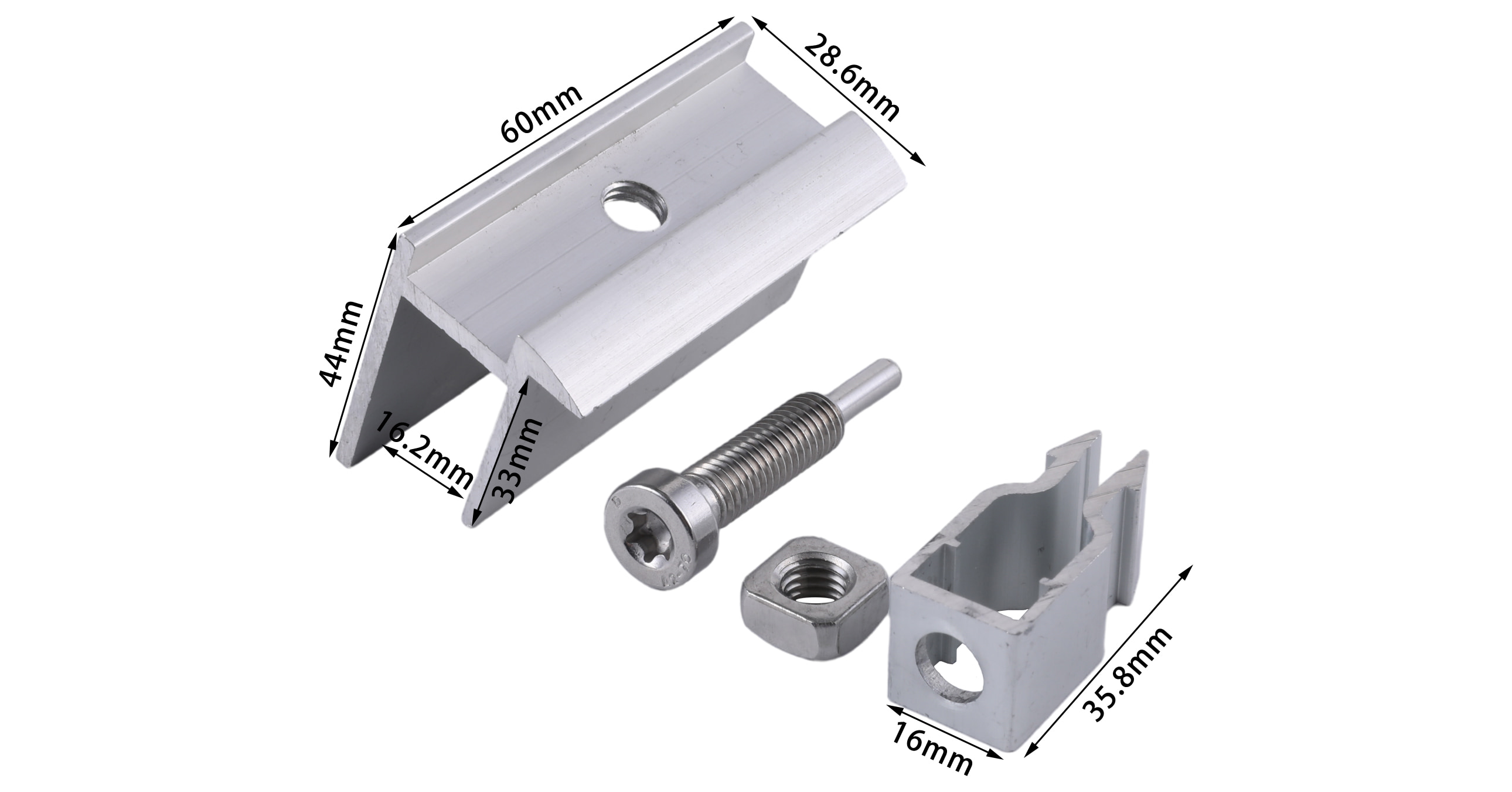

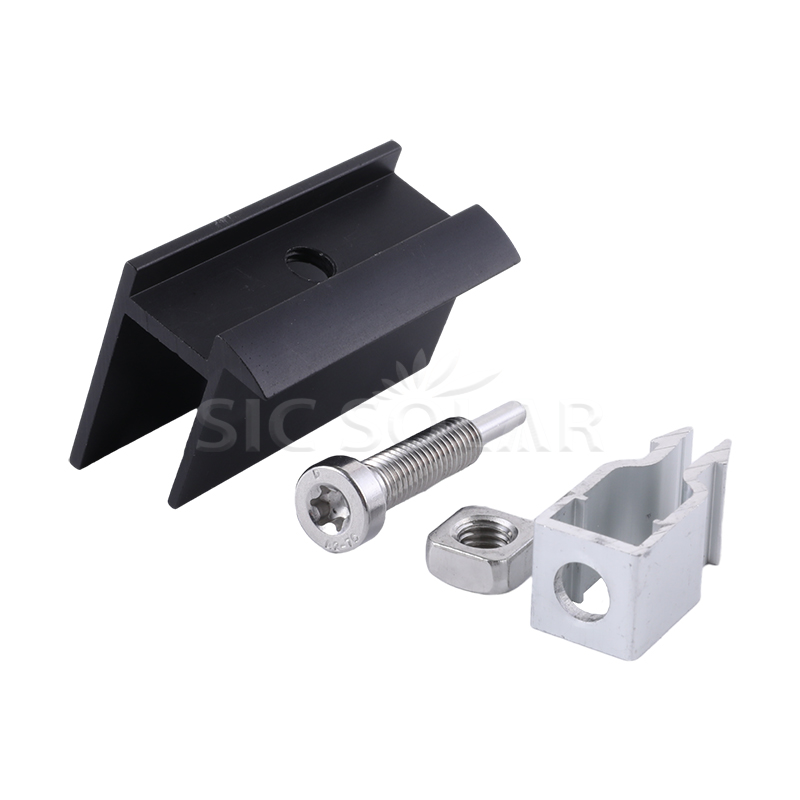

Componentes

Parámetro (especificación)

Recomendaciones de mantenimiento

• Inspeccione las abrazaderas y sujetadores de los extremos durante el mantenimiento de rutina del sistema.
• Verifique el apriete de los pernos después de fuertes vientos, tormentas u otras condiciones climáticas severas.
• Busque corrosión, grietas, deformaciones u otros daños visibles.
• Asegúrese de que los paneles permanezcan correctamente alineados y fijados de forma segura.
• Reemplace las abrazaderas o sujetadores dañados rápidamente.
• Mantenga la estructura de montaje limpia y de fácil acceso para su inspección.

Precauciones de instalación

• Elija la altura de abrazadera correcta para el espesor del marco del panel.
• Compruebe que la abrazadera y el riel de montaje sean compatibles.
• Asegúrese de que la abrazadera esté correctamente asentada contra el marco del módulo antes de apretarla.
• Verifique la alineación del panel antes de apretar completamente el sujetador.
• Apriete los pernos al par recomendado por el fabricante.
• Evite apretar demasiado, ya que una presión excesiva puede dañar el marco del módulo.
• Utilice sujetadores resistentes a la corrosión adecuados para aplicaciones en exteriores.
• Siga el diseño estructural del proyecto y los requisitos de instalación locales aplicables.

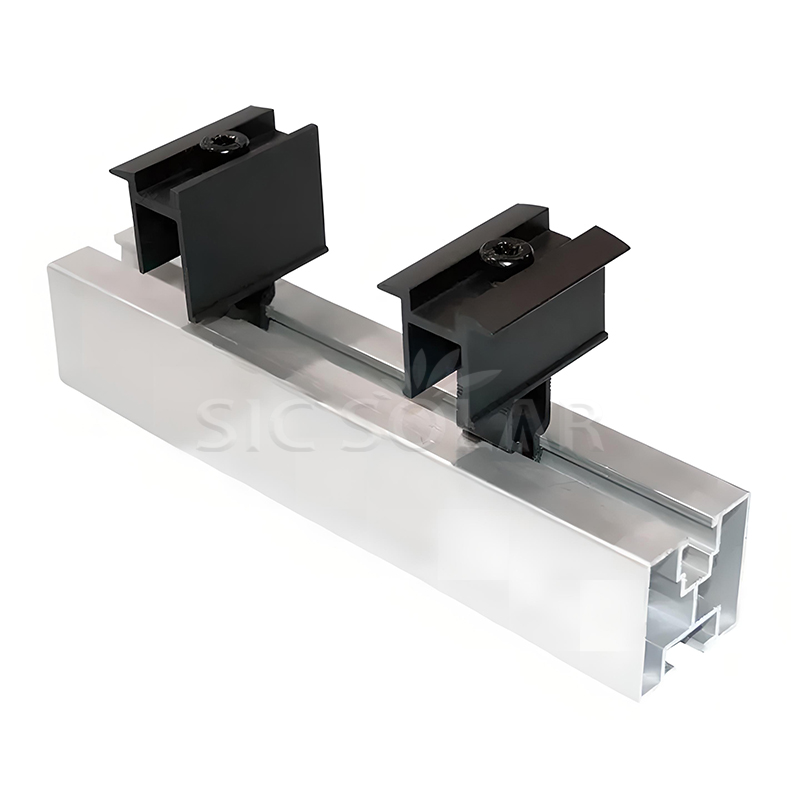

Pantalla de instalación

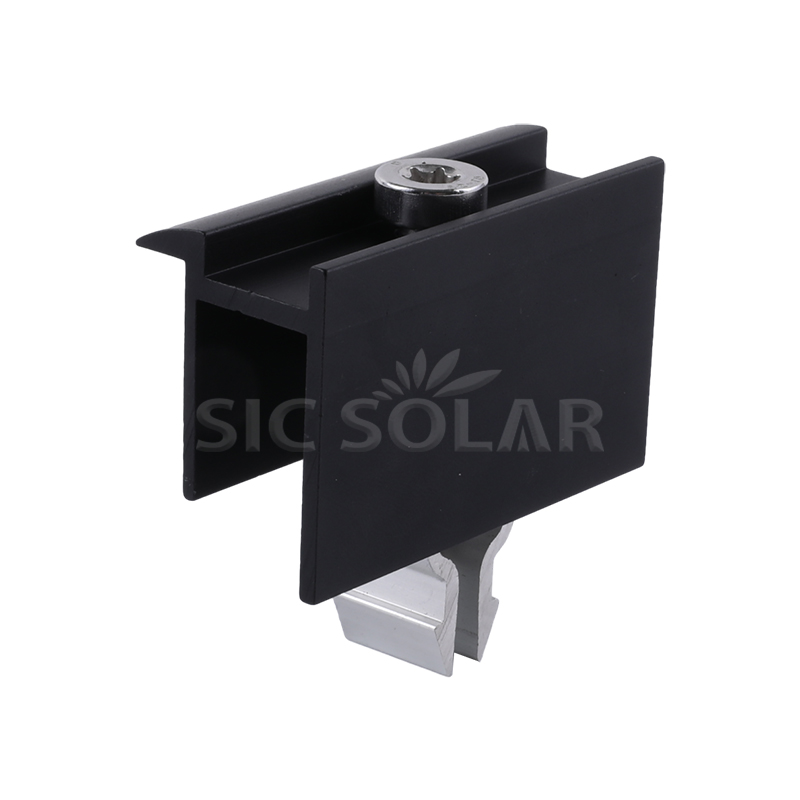

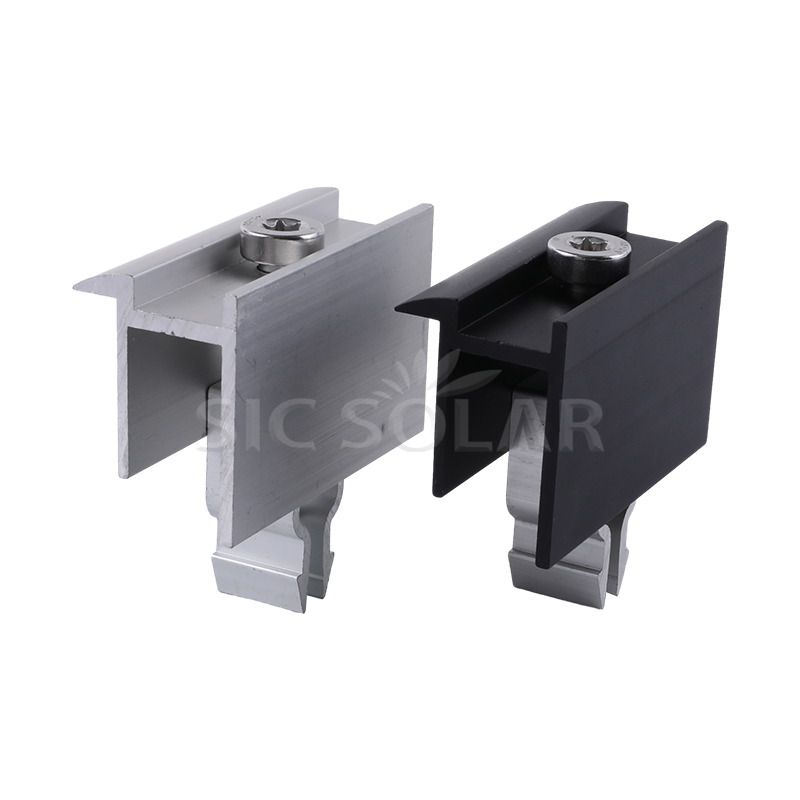

Detalles

Paquete

Utilizamos métodos de envío y embalaje estándar con abrazadera de extremo de montaje solar fotovoltaico. Sin embargo, si tiene requisitos de embalaje específicos, podemos coordinarnos con la fábrica para empaquetar y enviar el producto de acuerdo con sus especificaciones.
