Abrazaderas de montaje en techo solar

Las abrazaderas de montaje del techo solar proporcionan una solución confiable y efectiva para el montaje de paneles solares en una variedad de tipos de techos. Su compatibilidad con una variedad de perfiles de techo y facilidad de instalación los convierte en una excelente opción para los proyectos de techo solar de estaño. Las abrazaderas de alta calidad aseguran la longevidad y el rendimiento óptimo de su sistema solar.

Productos análogos

Parámetros técnicos

Artículo no...Sic-tc-10

Sitio de instalación:Techo

Material:Al6005-T5

Carga de viento:<60m/s

Carga de nieve:<1.4kn/m²

Color:Natural o personalizado

Garantía:Tiempo de servicio de 10 años y 25 años

Ventajas

1. Fuerte y confiable: diseñado para soportar fuertes cargas de viento y nieve sin deformación o aflojamiento.
2. Ahorre tiempo de instalación: las abrazaderas preinstaladas reducen la carga de trabajo en el sitio y aceleran el progreso general del proyecto.
3. Compatibilidad universal: adecuada para la mayoría de los paneles solares enmarcados y estilos de techo, simplificando el diseño del sistema.
4. Seguridad mejorada: las características que no son de deslizamiento y sujeción apretada evitan fallas del sistema debido al desplazamiento del panel.

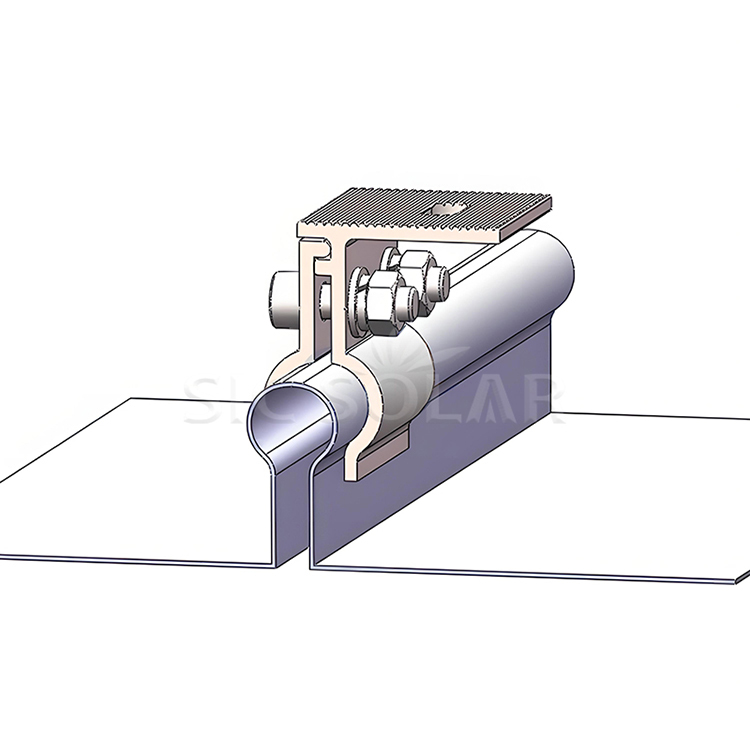

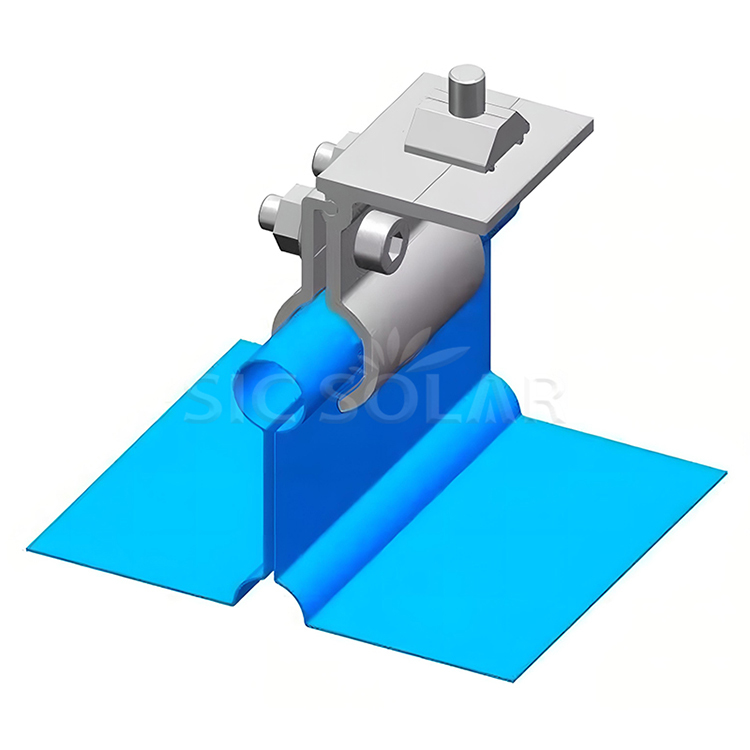

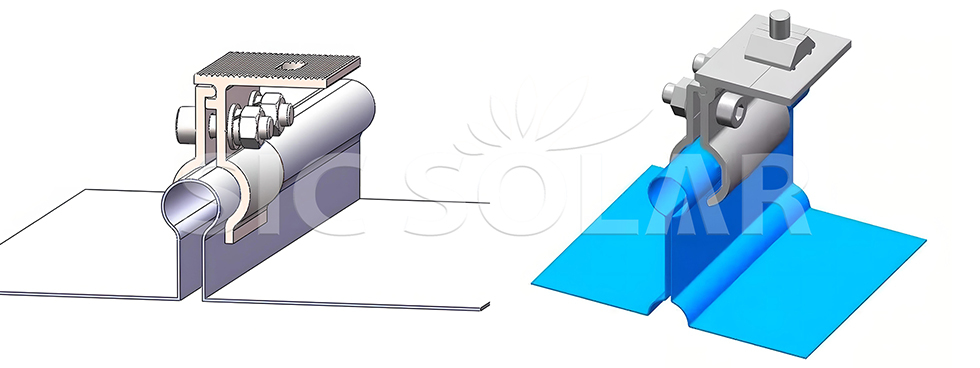

Pantalla de instalación

Guía de instalación

1. Verifique la estructura del techo

   Verifique el tipo de techo, su forma y el grosor del material.

   Además, verifique si puede contener una carga estructural para soportar el sistema fotovoltaico.

2. Posiciones de pinza de diseño

   Mida y marque ubicaciones precisas para abrazaderas de acuerdo con el tamaño y el diseño del módulo.

   Mantenga el espacio adecuado según las recomendaciones del fabricante.

3. Montar abrazaderas en el techo

   Para los techos de metal, fije las abrazaderas a las costuras o costillas del techo.

   Use una junta o sellador adecuado para detener la entrada de agua.

4. Instale los paneles solares

   Fije los paneles usando abrazaderas medias entre módulos y abrazaderas finales en los bordes.

   Use una llave de torque para apretar los pernos con el par especificado.

5. Verifique y finalice

   Mire todas las abrazaderas para asegurarse de que estén en el lugar correcto y se sujeten adecuadamente.

   Verifique la alineación del módulo y la estabilidad general del sistema.

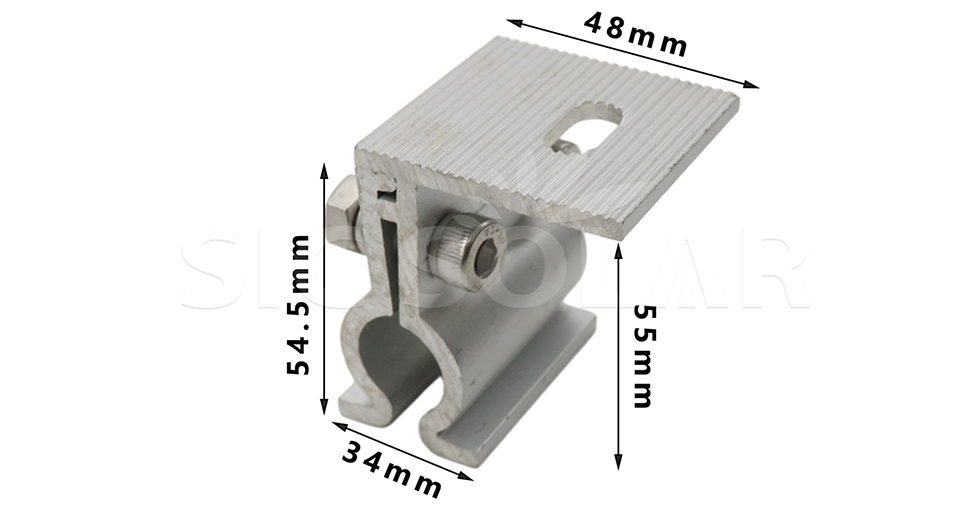

Información sobre el tamaño

Paquete

Utilizamos abrazaderas de montaje en techo solares de empaque estándar y métodos de envío. Sin embargo, si tiene requisitos de empaque específicos, podemos coordinar con la fábrica para empaquetar y enviar el producto de acuerdo con sus especificaciones.
