Abrazadera intermedia de montaje rápido solar

La abrazadera intermedia de montaje rápido solar es un componente vital para los sistemas de montaje fotovoltaicos, que se coloca entre dos paneles solares para fijar de forma segura sus marcos al riel de montaje. Mantiene el espacio necesario entre módulos, evitando movimientos no deseados por viento, vibración o expansión térmica.

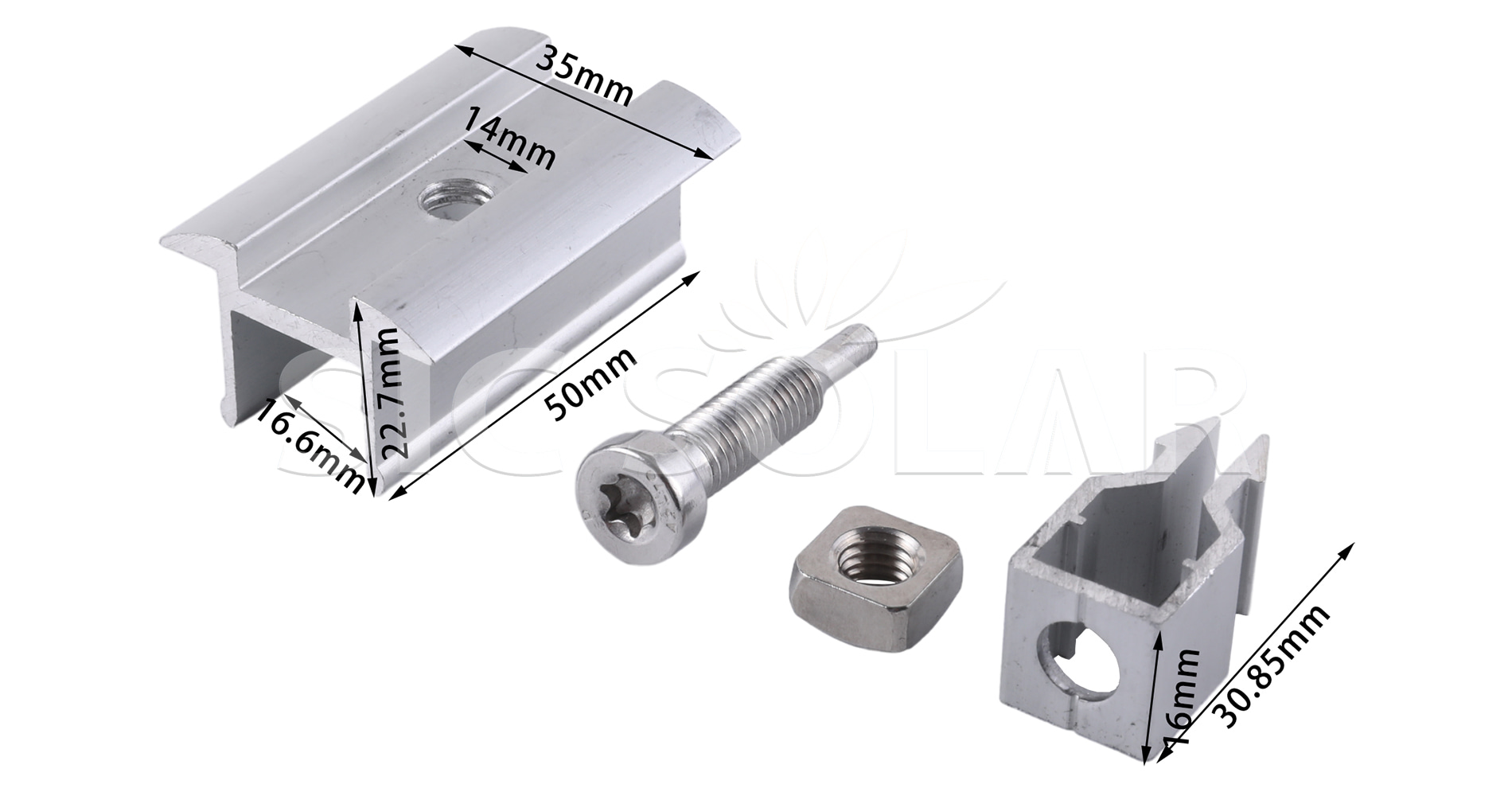

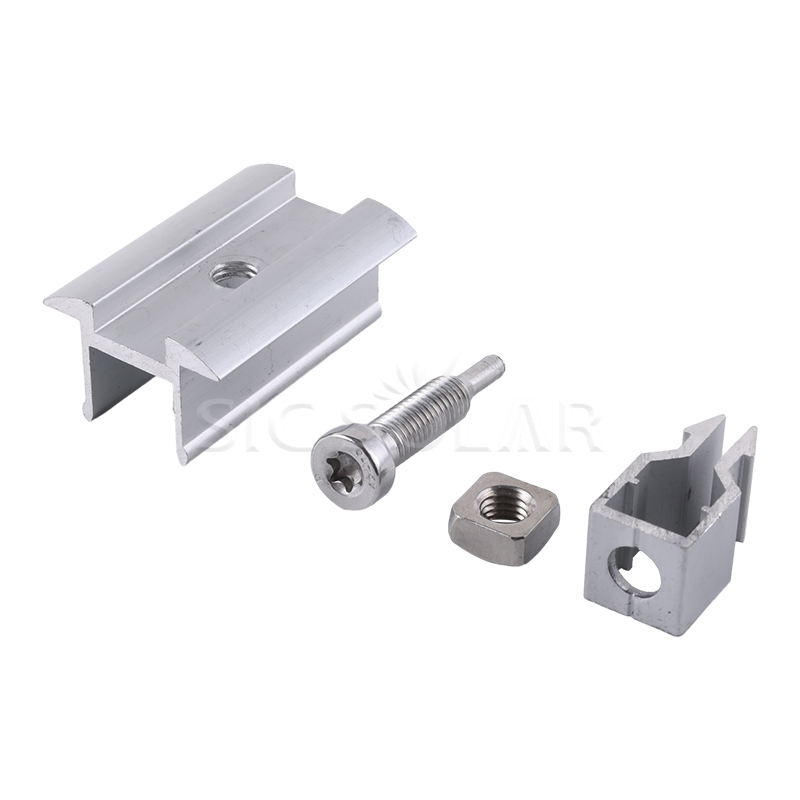

Componentes

Parámetro (especificación)

¿Por qué elegir la abrazadera intermedia de montaje rápido solar?

• Ahorra tiempo de instalación: su diseño de fijación simplificado minimiza los pasos de instalación, lo que permite a los instaladores trabajar de manera eficiente.
• Fácil de instalar: con facilidad de manejo y posicionamiento, la abrazadera se adapta tanto a pequeñas instalaciones residenciales como a grandes proyectos fotovoltaicos.
• Rendimiento estructural confiable: ofrece soporte estable y ayuda a que los paneles solares resistan el viento, la vibración y otros desafíos ambientales.
• Construcción duradera para exteriores: hecha de aleación de aluminio de alta calidad y herrajes de acero inoxidable para un rendimiento confiable en exteriores.
• Aplicación flexible: Adecuado para diversos sistemas fotovoltaicos, incluidas instalaciones en tejados, montadas en el suelo, comerciales, industriales y en cocheras solares.
• Ayuda a reducir los costos de mano de obra: una instalación más rápida mejora la productividad general del proyecto y minimiza las tareas de sujeción repetitivas.

Proceso de instalación

• Prepare los rieles de montaje: asegúrese de que los rieles de montaje fotovoltaicos estén correctamente instalados, alineados y sujetos de forma segura a la estructura de soporte.
• Coloque el primer panel solar: coloque el primer módulo solar en los rieles de montaje y asegure su borde exterior con una abrazadera final adecuada.
• Coloque la abrazadera intermedia de montaje rápido: deslice o coloque la abrazadera intermedia en el riel de montaje al lado del borde del primer panel.
• Instale el panel adyacente: Coloque el segundo panel solar de modo que su marco se alinee correctamente contra el lado opuesto de la abrazadera intermedia.
• Verifique la alineación y el espaciado: ajuste para garantizar la alineación adecuada y mantener el espacio especificado entre los paneles.
• Apriete el sujetador: Asegure la abrazadera intermedia apretando el perno según la especificación de torsión recomendada.
• Repita la instalación: continúe instalando los paneles restantes utilizando el mismo proceso.
• Complete la inspección final: verifique que todas las abrazaderas estén colocadas correctamente, que los sujetadores estén seguros y que el espacio entre módulos sea uniforme en todo el conjunto.

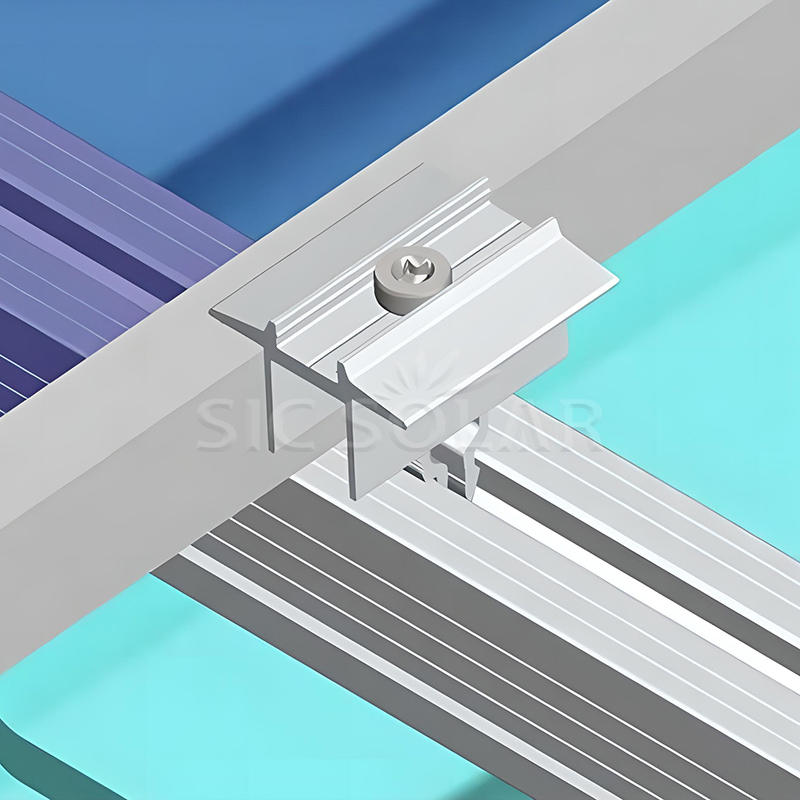

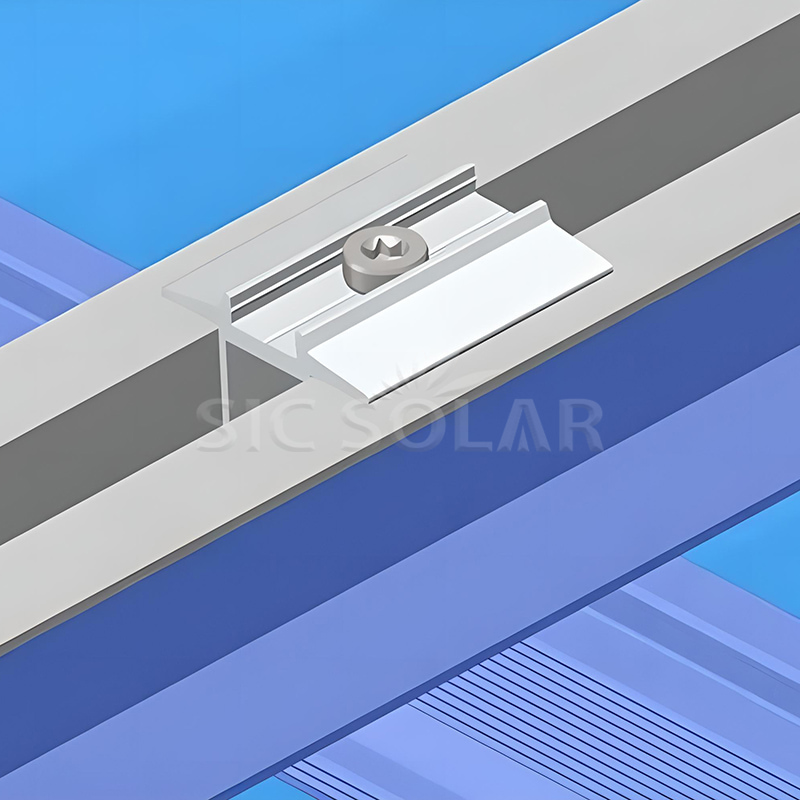

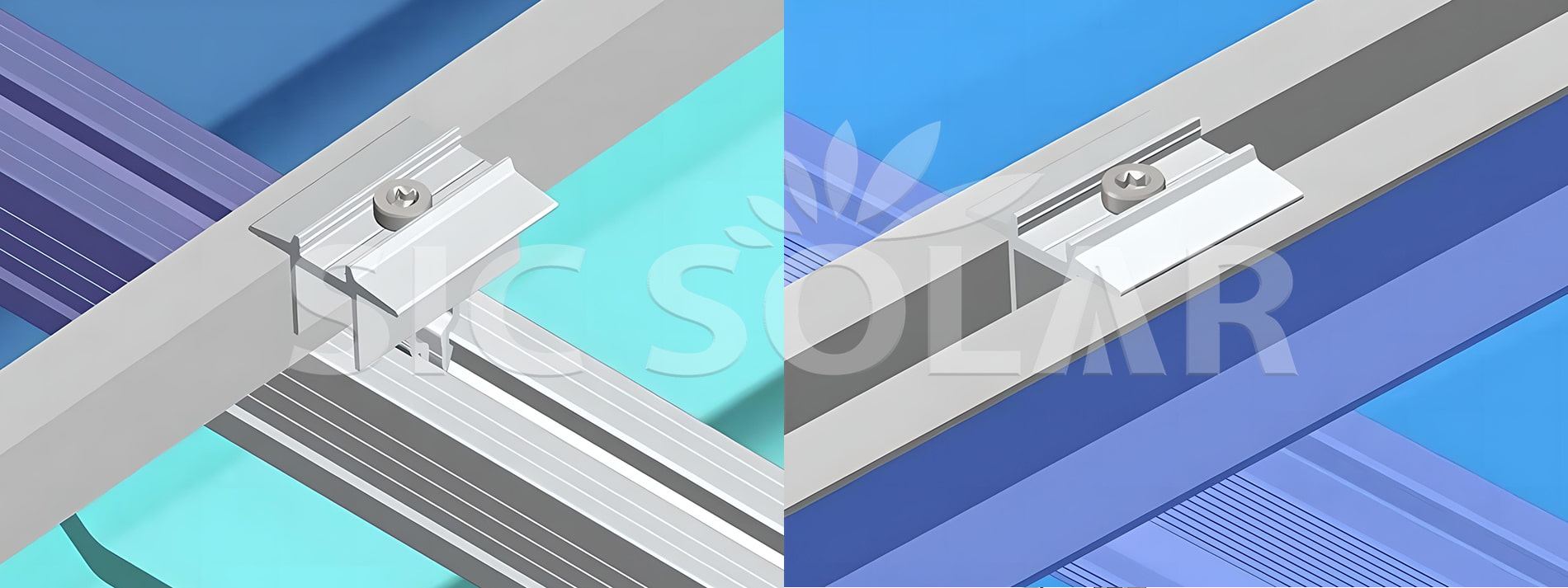

Pantalla de instalación

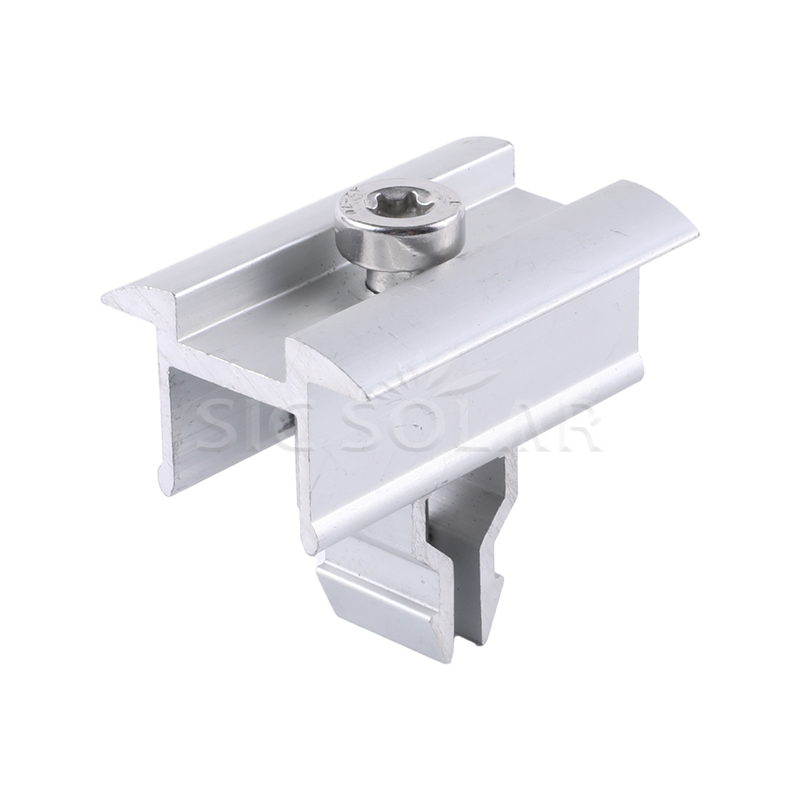

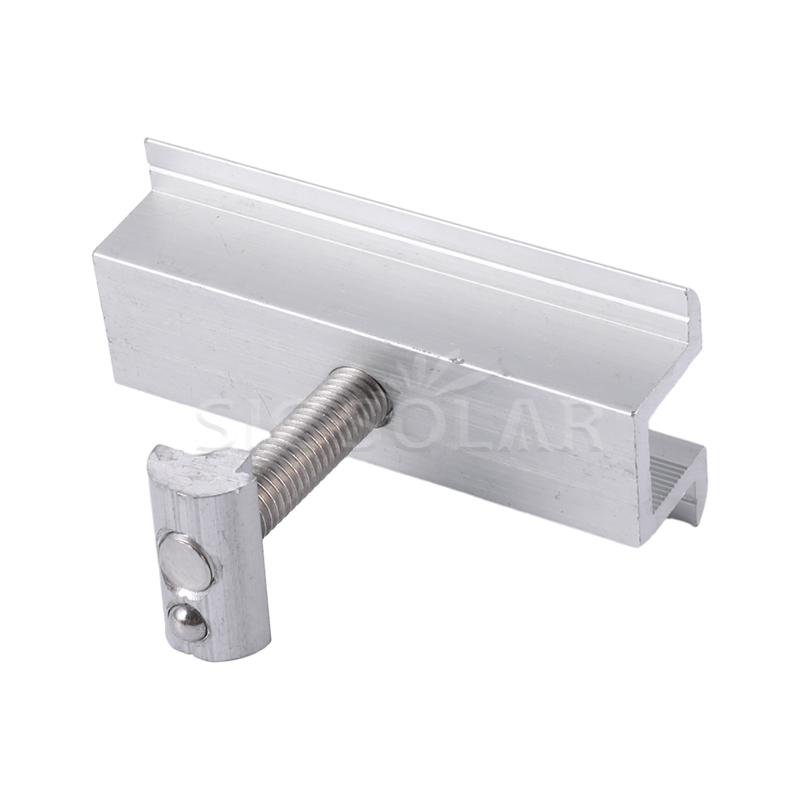

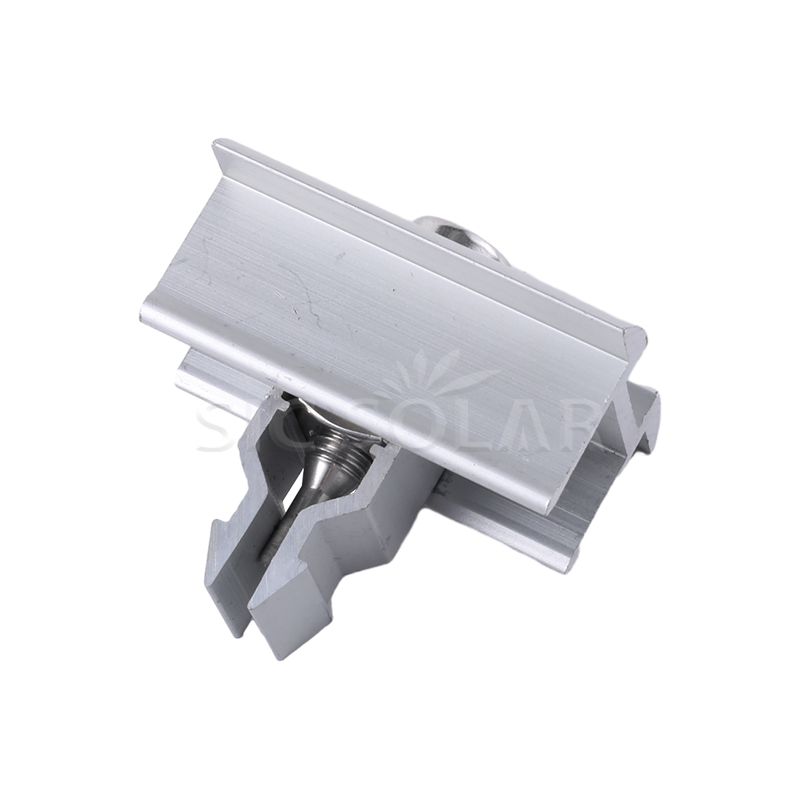

Detalles

Paquete

Utilizamos métodos de envío y embalaje estándar de abrazadera media de montaje rápido solar. Sin embargo, si tiene requisitos de embalaje específicos, podemos coordinarnos con la fábrica para empaquetar y enviar el producto de acuerdo con sus especificaciones.
